Anleitung D20  Solar-Kit 20W-12V Akku in 3 Kapazitäten

Vielen Dank für den Kauf unserer Produkte!
- Um eine sichere Verwendung dieses Produkts zu gewährleisten, lesen Sie bitte vor Gebrauch diese Bedienungsanleitung.
- Bitte lesen Sie vor Gebrauch unbedingt die Sicherheitshinweise.
- Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen während der Verwendung an einem sicheren Ort auf.
- Sollten bei normalem Gebrauch Probleme mit dem Produkt auftreten, wenden Sie sich bitte an unseren Kundenservice. Wir helfen Ihnen gerne weiter.

 Parameter
20W 12V Solar Kit
Artikelnummer D20-1
Solar Panel Wirkungsgrad   PCE(conversion efficiency) 21%
Arbeitsleistung 20W
Arbeitsspannung Max 18V
Material Monocrystalline silicon
Oberfläche Tempering Glass
Solar Panel Abmessung 440 * 267 * 43 mm
12 x 18650 Akku
Lithium
Akku Power 133,2 Wh
Akku Spannung 11.1V
Kapazität 12000mAH
Schaltungskombination 3S4P (total 12 x 3000mAH Akkus in parallel)
15 x 18650 Akku
Lithium
Akku Power 166.5WH
Akku Spannung 11.1V
Kapazität 15000mAH
Schaltungskombination 3S5P (total 15 x 3000mAH Akkus in parallel)
18 x 18650 Akku
Lithium
Akku Power 199.8WH
Akku Spannung 11.1V
Kapazität 18000mAH
Schaltungskombination 3S6P (total 18 x 3000mAH Akkus in parallel)
 Eingang Eingangsladezeit 13 -15 Stunden bei vollem Sonnenlicht
15 Stunden bei Ladung mit DC 18/2A
Ausgang Ausgangsspannung USB 5V, DC 6V, DC 9V, DC 12V
Max. Current 12V -1A / 9V-1,5A / 6V-2A / 5V-USB 2A
Schaltungsschutz Ja Kurzschluss - Verpolungsschutz
Überladeschutz
Schnittstelle Kabelende verzinnte Drahtenden
Kabellänge 2,5 m
Installation Befestigung Wandhalterung aus Metall
LED Anzeige Anzeige der Leistungskapazität und Ladestatus
Arbeitstemperatur Ladetemperatur 0°C ~ 45°C
Entladetemperatur -20°C ~ 65°C
Schutzgrad IP64
Zertifikat CE / ROHS
Valid HS Code 8541430000

Schalterfunktion:

- Drücken Sie den Schalter, um den Gleichstromausgang einzuschalten. Die Betriebsanzeige leuchtet auf.

- Drücken Sie den Schalter erneut, um den Gleichstromausgang auszuschalten. Die Batterieanzeige erlischt.

*Hinweis: Der Schalterzustand hat keinen Einfluss auf die Ladefunktion (Solar- und Gleichstromladen).

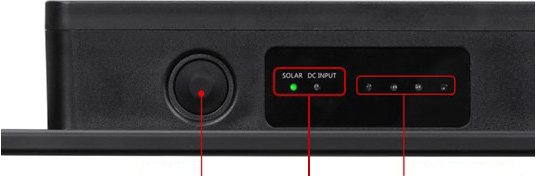

                                     Schalter  Betriebsanzeige  Ladeanzeige

So laden Sie Ihr Solarmodul:
- Laden mit Solarenergie: Halten Sie die Solareinheit mit der Moduloberfläche zur Sonne. Die grüne Solar-LED zeigt an, dass das Solarmodul durch Sonnenlicht geladen wird.

- Laden mit dem mitgelieferten 18-V-Gleichstromladegerät: Stecken Sie das mitgelieferte Ladegerät in die DC-Eingangsbuchsen. Die grüne DC-LED zeigt an, dass das Solarmodul über ein externes Ladegerät geladen wird.

So prüfen Sie den Akkuladestand:
Drücken Sie den Schalter. Die Ladestandsanzeige leuchtet auf und zeigt den Ladezustand an:

Batteriespannung

LED1

(0-25%)

LED2

(25%-50%)

LED3

(50%-75%)

LED4

(75%-100%)

<9.3V

GREEN Flash

OFF

OFF

OFF

9.3V - 10.5V

GREEN

OFF

OFF

OFF

10.5V - 10.95V

GREEN

GREEN

OFF

OFF

10.95V - 11.64V

GREEN

GREEN

GREEN

OFF

11.64V - 12.6V

GREEN

GREEN

GREEN

GREEN

So richten Sie Ihr Solarmodul ein:

Schritt 1: Achten Sie auf das korrekte Einlegen der Batterien

1) Bitte verwenden Sie keine neuen und gebrauchten Batterien gleichzeitig.

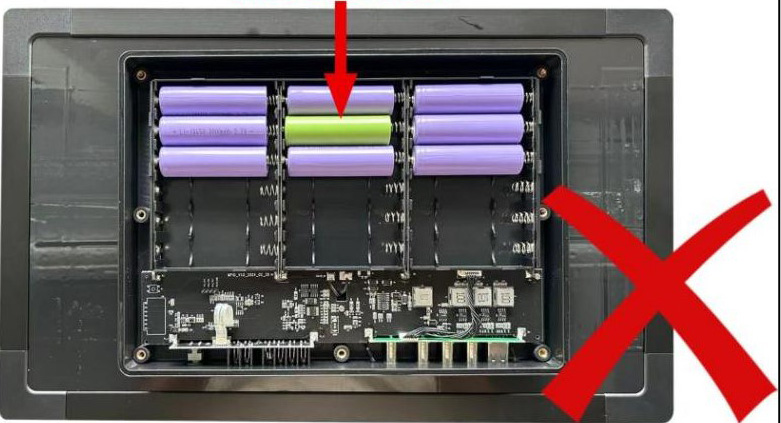

2) Bitte verwenden Sie keine Batterien verschiedener Marken zusammen.
Andere Marke

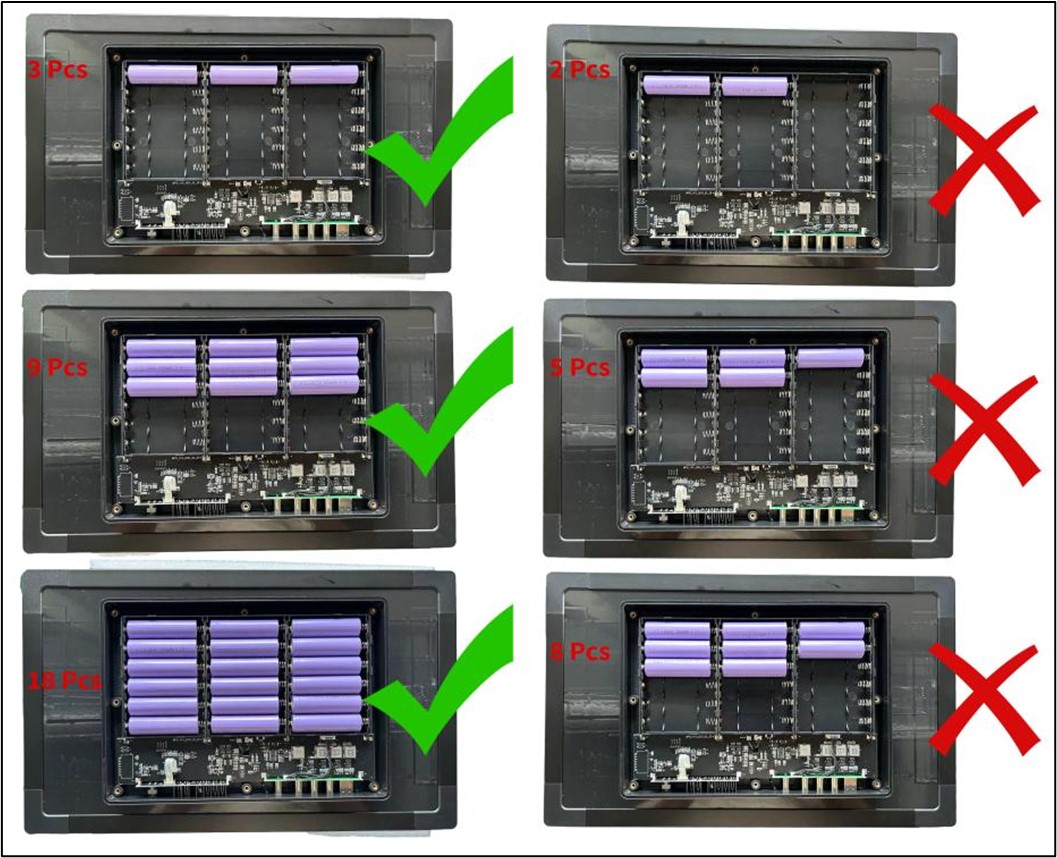

3) Bitte verwenden Sie drei Batterien, z. B. 3/6/9/12/15/18.
Verwenden Sie keine anderen Batterien, z. B. 1/2/4/5/7/17.

3) Bitte verwenden Sie keine Akkus unterschiedlicher Spannung/Stromstärke:
Zum Beispiel 1 Akku 3,9 V, andere 4,1 V … Zum Beispiel 2 Akkus 2500 mAh, andere 2900 mAh.

Schritt 2: Bitte laden Sie das Solarmodul vor der ersten Inbetriebnahme vollständig auf (siehe „So laden Sie Ihr Solarmodul“).

Schritt 3: Drücken Sie den Schalter und schalten Sie den Gleichstromausgang ein.
Die Betriebsanzeige leuchtet auf und zeigt den aktuellen Ladezustand des Solarmoduls an.

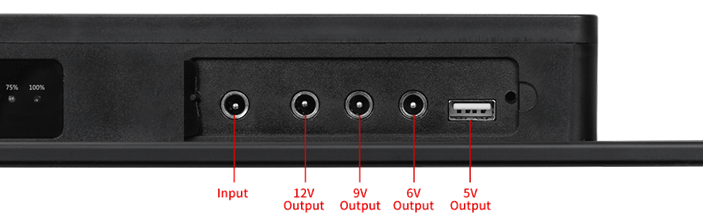

Schritt 4: Bitte überprüfen Sie die korrekte Spannung des externen Geräts, das Sie mit dem Solarmodul verwenden möchten.
Ein falscher Anschluss kann Ihr Gerät beschädigen.

Das Solarmodul D20-18 kann Geräte mit 6 V/9 V/12 V/5 V mit Strom versorgen.

*Hinweis:

Bei 12-V-, 6-V- und USB-Ausgangsanschlüssen können Sie die Last entweder vor oder nach dem Einschalten der Solaranlage anschließen; beide Methoden funktionieren problemlos.

Schalten Sie beim 9-V-Ausgangsanschluss immer zuerst das Gerät ein, bevor Sie die Last anschließen. Dies gewährleistet Spannungsstabilität und schützt den Schaltkreis vor möglichen Schäden.


Sicherheitshinweise:

  • Lithium Zellen dürfen nur mit Schutzelektronik betrieben werden!
  • Bitte beachten Sie, dass Lithium Zellen nur durch autorisiertes Fachpersonal verwendet werden dürfen.
  • Bei falscher Handhabung bzw. Kurzschluss kann dies zur Brandentwicklung oder Explosion führen.

Weitere Eigenschaften:
Lithium-Ionen Akkus sind thermisch stabil und unterliegen keinem Memory-Effekt. Sie arbeiten auf der Basis von Lithium und zeichnen sich durch eine hohe Energiedichte aus.

Hinweise:

Für das Laden von Lithium Ionen Akkus bedarf es eines speziellen Ladegerät, das die Akkus nach einem speziellen Ladeverfahren lädt. (CCCV = constant current, constant voltage.)
Die Akkus dürfen nicht über eine Spannung von 4,2 Volt geladen werden, da sonst die Gefahr von Brand und Explosion besteht.
Vorteilhaft ist es, die Akkus nur bis ca. 4,1 Volt zu laden, da dies die Lebensdauer bzw. Zahl der Ladezyklen deutlich erhöht (ggf. bis zu einer Verdoppelung).
Für das Laden dürfen nur Lithium Ionen Ladegeräte verwendet werden.
Allerdings haben die billigen Ladegeräte mitunter den Nachteil, das sie nach Ende des Ladevorgangs nicht sicher abschalten, sondern die Akkus mit einem kleinen Ladestrom weiterladen, was gefährlich sein kann.

FAQ

F: Die Ladestandsanzeige leuchtet nicht?
A: 1) Keine Akkus eingelegt.  2) Die Akkus sind leer.

F: Lässt sich das Gerät nicht mit Solarenergie laden?
A: 1) Das Solarpanel ist beschädigt. 2) Die Umgebungstemperatur liegt unter -20 °C, also unter der Betriebstemperatur des Akkus oder des Batteriemanagement-Chips.

F: Warum setzt die Stromabgabe im Winter gelegentlich aus?
A: Wenn im Winter längere Zeit keine Sonne scheint und der Stromverbrauch des Geräts relativ hoch ist, kann es zu einer Tiefentladung des Akkus kommen.

Das bedeutet, dass die Akkuspannung unter 3 V liegt. Nach dem Drücken des Netzschalters wird kein Strom mehr über die DC-Schnittstelle ausgegeben.
